太阳能市电互补路灯
品牌: 金冠1969
电压: DC6.5V/DC12V/AC220V
颜色: 白色、黑色、灰色、定制
光源: LED
防护: IP66
光通: 4800Lm~48000Lm
色温: 2700-6500k
规格: 采用进口日亚/科瑞/晶元/飞利浦高亮LED芯片,荣光智能市电太阳能交互控制系统;实现全年365天亮灯
详情: ←请点击图片查看
产品详情

1、基本参数:


模式

用红外发射遥控调整控制器工作参数和模式。

额定工作电压:

各种类型的锂电池(配套相对应的电源适配器)

灯头功率(串、并):

升压恒流适合5串-18串灯头。

启动负载渐亮过程:

3秒钟

延时开关灯:

可以设置

时控:

四个时段和一个晨亮时段,每个时段时间和功率可以设置

系统自检:

系统接上后,控制器上的指示灯依次会亮一秒,证明系统正常

自身功耗 :

静态平均功耗8mA

型号说明

机型

灯头工作电压

充电电流

40W

15V-55V

10A

60W

15V-60V

15A

驱动电流 :

50MA-2000MA

输出电流精度误差:

升压恒流类型为 <3%

最大转换效率:

升压恒流类型为96%

蓄电池过充保护电压:

可设置

蓄电池返回充电电压:

可设置

蓄电池欠压保护电压 :

可设置

退出欠压保护电压:

可设置

开灯电压:

可设置

保护功能:

具有过压、过热、过功率、开路、短路、反接等保护

控制器的外壳材料:

工业铸铝

防护等级:

IP67

温度补偿:

锂电池无温度补偿,胶体电池有温度补偿

温度控制:

可设置(对锂电池的充电、放电的温度上限和下限控制)

双季节

夏季和冬季可以自动转换功率

人体感应

预留红外感应和微波感应接口

30米遥控方案

预留30米无人机遥控方案




荣光带市电互补功能的太阳能路灯控制器使用说明:

在放电时,当电池电压低于过放返回电压时自动切换到市电工作,即使切换后电池电压高于过放返回电压也不切换回电池,直到第二天白天充电后再次亮灯时才会返回到电池输出工作模式。

在放电时如果是在市电工作模式,市电突然掉电,则控制器会自动切换回电池输出工作模式。

市电电压必须大于电池过放保护电压才能工作,否则不能切换到市电工作模式。市电输出电压最高不得高于18V(12V系统)。

市电优先:当过放返回电压调到开关电源电压时,市电优先工作,电池作为备用电源。

电池优先:当过放返回电压调到低于开关电源电压时,电池优先工作,市电作为备用电源。


2、状态指示:

指示灯

状态

指示灯描述

蓝灯(电池)

常亮

电池供电

蓄电池和市电都无输出电压

慢闪

市电供电

蓄电池欠压

红灯(光伏)

蓄电池处于充电饱和状态

太阳板输出电压低于开灯电压(黑夜)

太阳板正在给蓄电池充电

绿灯(负载)

开灯状态,负载有输出

关灯状态,负载无输出

负载输出开路保护,短路保护,过流,过功率保护



3、温度特性

贮存温度 -35℃ ~ +80℃

工作温度 -30℃ ~ +65℃

冷却方式 自然冷却

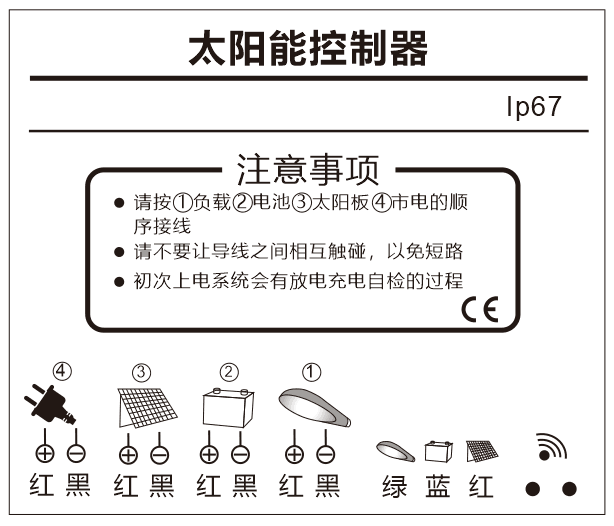

4、接线步骤

1).先接LED灯:把LED灯正极线接在控制器的红色线上,LED灯的负极接在绿线左边的黑色线上。

2).再接蓄电池:把蓄电池的正极接在控制器的红色线上, 蓄电池的负极接在蓝线左边的黑色线上。

3).将太阳能板的正极接在控制器的红色线上,太阳板的负极接在红线左边的黑色线上。

4)。将市电输出的直流电源的正极接在控制器DC输入端的红色线上,负极接在控制器DC输入端的黑色线上。

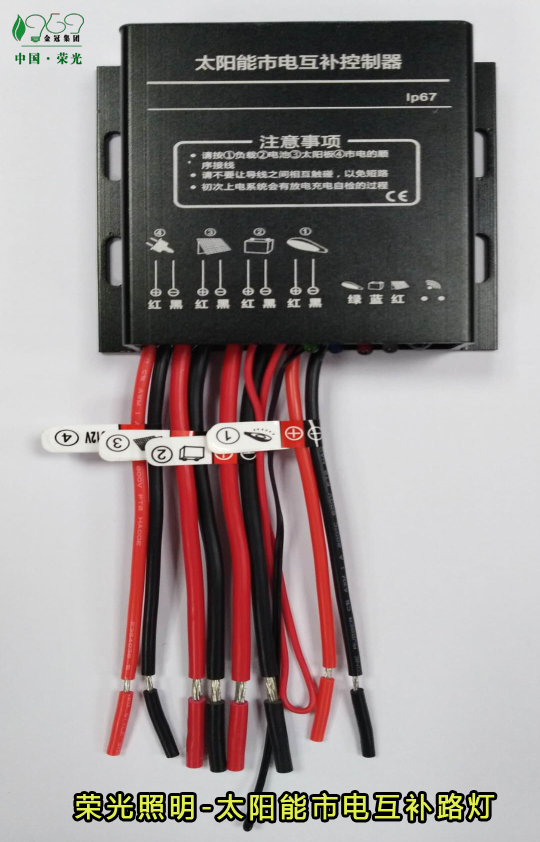

市电太阳能互补控制器

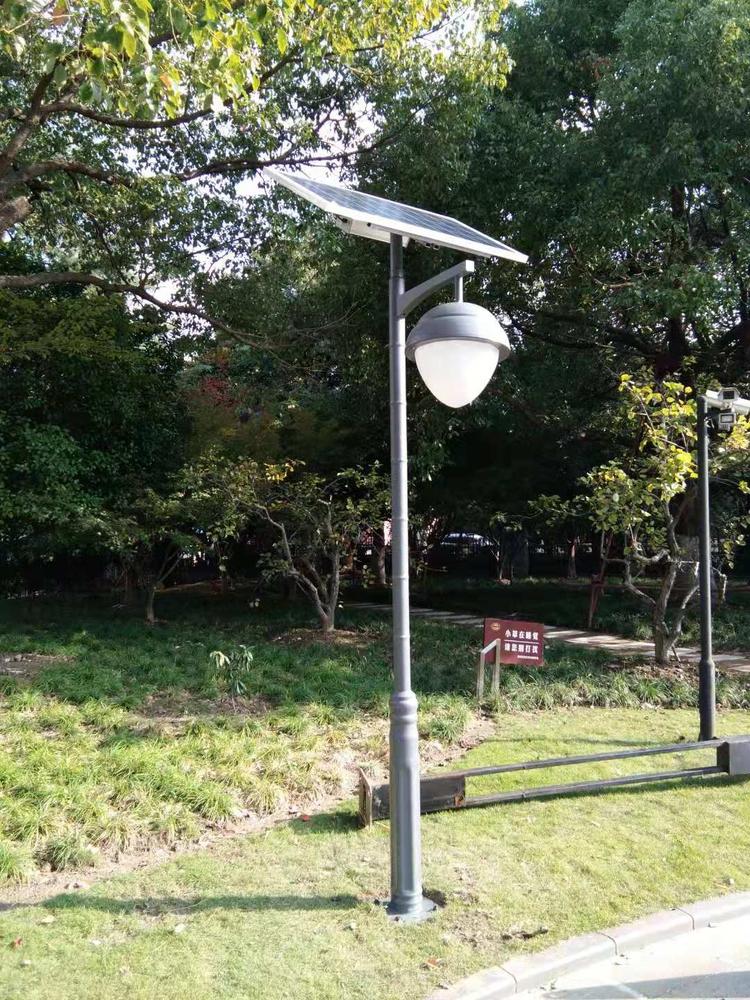

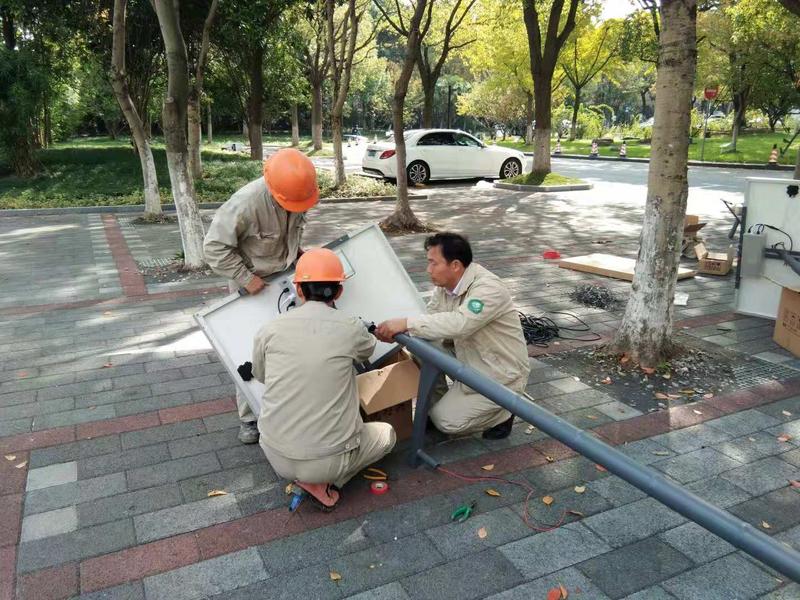

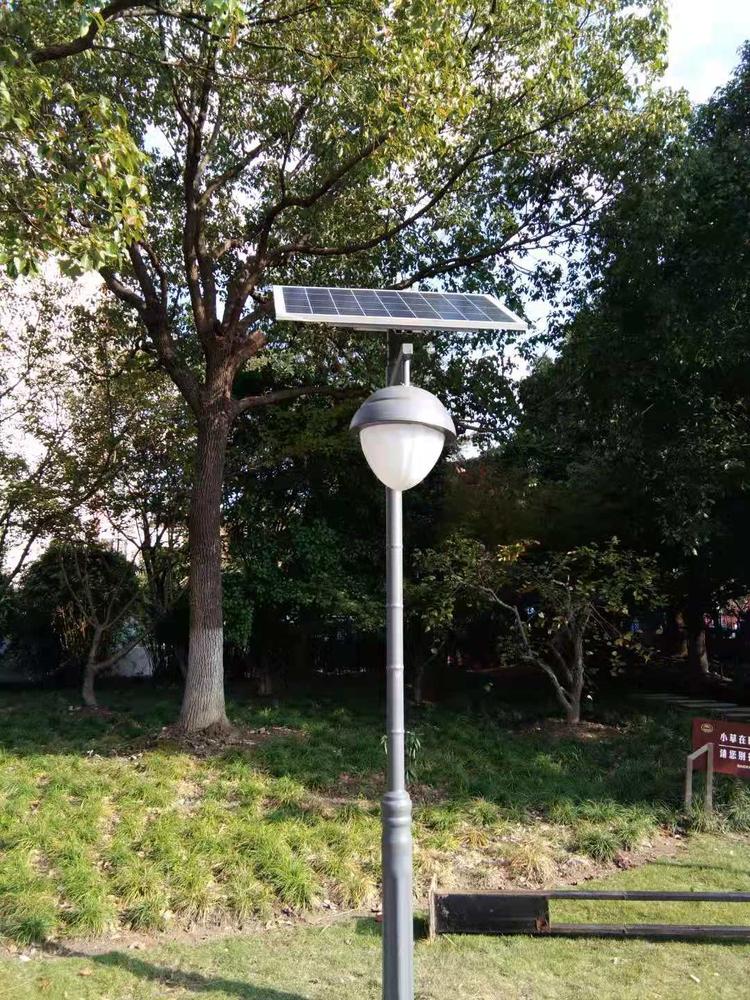

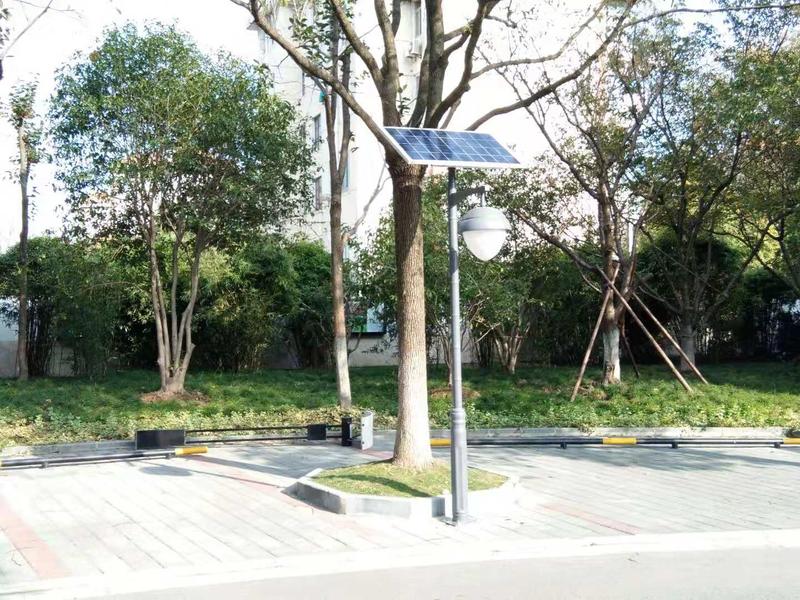

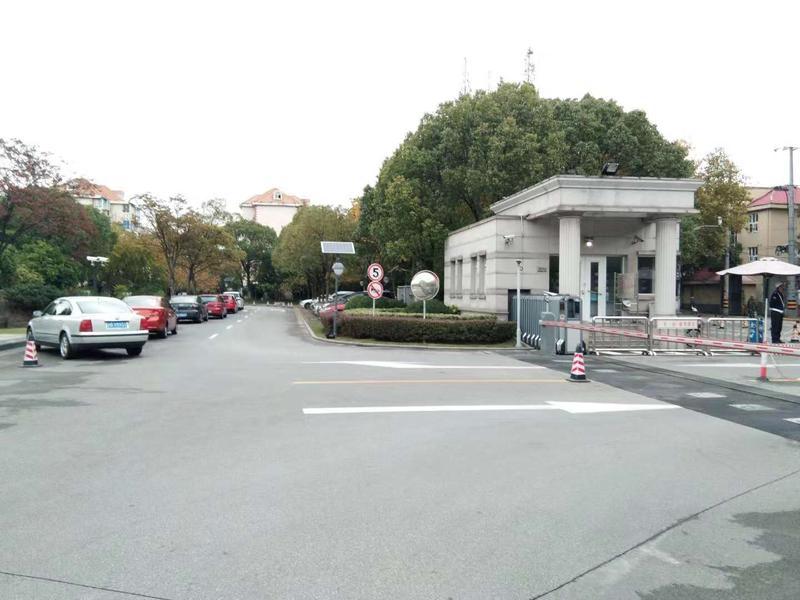

荣光太阳能市电互补路灯案例:上海市宝山区政府项目
